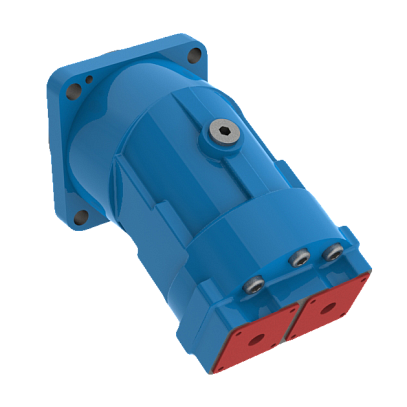

Гидронасос нерегулируемый 310.4.56.03.06 (310.3.56.03.06)

Описание гидронасоса 310.4.56.03.06

Нерегулируемый гидронасос 310.4.56.03.06 используется для нагнетания рабочей жидкости в гидравлическую систему. Предназначен для преобразования механической энергии вращения приводного вала в энергию потока рабочей жидкости. Рассматриваемая модель является аналогом 310.3.56.03.06, оба агрегата взаимозаменяемы.

Принцип работы аксиально-поршневого нерегулируемого насоса 310.4.56.03.06

Блок цилиндров гидронасосов 310.4.56.03.06 вращается шатуном с поршнями, которые приводятся в движение вращением вала. По отношению к блоку цилиндров поршни совершают возвратно-поступательное движение. Каждый поршень совершает двойной ход за оборот вала. Всасывает рабочую жидкость поршень за одну половину оборота, а нагнетает – за вторую половину.

Ограничения в эксплуатации гидронасоса 310.4.56.03.06

Гидронасос 310.4.56.03.06, как и другие подобные высокотехнологичные машины, проектируются с расчетом на интенсивные нагрузки. Детали и узлы гидронасоса изготавливаются из материалов высокой прочности и проходят специальную обработку. Гидронасос 310.4.56.03.06 рассчитан на использование определенных жидкостей, что указано в руководстве по эксплуатации или техническом каталоге модели. Недопустимо заливать в систему другие марки или смешивать масла, если они не входят в список рекомендованных в документации к 310.4.56.03.06, иначе появляется риск серьезных поломок.

• Обязательно в гидросистеме должны присутствовать приборы отслеживающие температуру масла в гидравлическом баке и показатели давления на входе и выходе гидронасоса.
• Предохранительный клапан в гидросистеме должен быть настроен на давление, не выше максимально допустимого рабочего давления.
• Следует исключить или минимизировать работу гидронасоса в режиме перегрузки, так как это может привести к его повреждению.
• При достижении давления 40 МПа (400 бар) и нормальной температуре рабочей жидкости, время непрерывной эксплуатации оборудования не должно превышать 10-12 секунд. Необходимо предусмотреть паузы не менее 10 минут между такими циклами работы.
• При эксплуатации гидронасоса запрещается превышать максимально допустимую частоту вращения приводного вала.
• В диапазоне температур эксплуатации до -25°C рекомендуется применять исполнение гидронасоса с уплотнением вала из материала FKM. Если же условия эксплуатации требуют работу при температурах до -40°C, то необходимо применять исполнение с уплотнением вала из материала NBR.

Требования к трубопроводной системе:

• Сечения напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидронасоса. Это способствует оптимальным условиям всасывания и течению рабочей жидкости.
• Напорный трубопровод должен быть проверен на герметичность с помощью статического давления рабочей жидкости в 50 МПа в течение 5 минут.
• Корпус гидронасоса должен быть обязательно соединен с баком посредством трубопровода условным проходом не менее 10 мм.

Применение гидронасоса 310.4.56.03.06 в технике

Сфера применения гидронасоса 310.4.56.03.06 достаточно обширна. Такие агрегаты входят в комплектацию шахтного оборудования, карьерных самосвалов, кораблей, а также спецтехники: телескопических вышек, дорожных машин, пожарных подъемников и автолестниц и так далее. Например:

• Дорожные машины: КДМ-130;
• Коммунальные автоподъемники: АПТ-28, АПТ-32;
• Телескопические вышки: ВТ-26, ВТ-32;
• Пожарные автолестницы: АЛ-30, АЛ-37.
